Kotitehtävä 1, 2008

• Tämän sivun sisältö: Materiaali | Tehtävä | Palautus

• Määräaika: 12.2.2008 klo 16.00

• How Home Networking Works -artikkeli
• Kurssikirja, osa 2, etenkin luku 10
• Wikipedia
• Jokin tietoliikenteen oppikirja, kts. TKK:n kirjaston tietokannoista

Tehtävän tavoitteet:

• Tällä kierroksella tutustut tietoliikenteen "konepellin alla" olevaan osaan: asioihin, joiden on toimittava jotta ylemmän tason palvelut toimisivat. Tavoitteena on luoda yleiskuva ja kiinnittää osaaminen fysikaalisiin ilmiöihin sekä useimmille tuttuihin arkipäivän tietoliikennetarpeisiin.

1. Komponenttien ja liittimien tunnistus (5 pistettä)

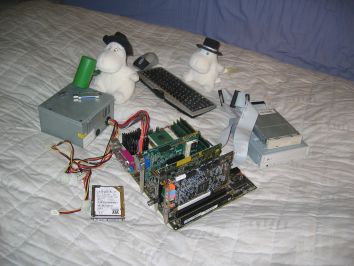

Ohessa kaksi kuvaa, "komponentit" ja "liittimet". Kuvia klikkaamalla saat isomman version.

1. Tunnista "komponentit"-kuvasta mahdollisimman monta tietokoneen komponenttia. Tunnistuksessa ei tarvitse mennä tavallisesta tietokoneliikkeestä saatavia tuotteita pidemmälle. Esimerkiksi kondensaattoreista, vastuksista tai BIOS-piireistä ei tarvitse mainita.
2. "Liittimet"-kuva on otettu tavallisen PC-koneen takaa. Tunnista kuvassa olevat liittimet. Kerro jokaisen liittimen kohdalla esimerkkejä liittimeen kytkettävistä laitteista. Mikäli liittimeen ei yleisesti ottaen voida liittää kuin eräs tietty laite (esimerkiksi näyttö), riittää yhden esimerkin mainitseminen. Käytä vastauksessasi kuvaan merkittyjä numeroita liittimien erottelemiseen.

2. ADSL-yhteyden jakaminen (5 pistettä)

Olet juuri saanut uuden koti-ADSL-yhteyden ja haluat jakaa sen useammalle koneelle. Yksi koneista on kannettava tietokone, joten haluat langattoman yhteyden. Mieti kaksi erilaista ratkaisua (tai laitetta), joiden avulla voit yhdistää koneesi keskenään ja internetiin. Listaa niiden hyviä ja huonoja puolia. Etsi Verkkokauppa.comista tarvittavat laitteet ja niiden hinnat. Anna linkit Verkkokaupan tuotekuvauksiin (esimerkiksi http://www.verkkokauppa.com/popups/prodinfo.php?id=20360). Selitä vastauksessasi ratkaisusi ja kerro löytämiesi tuotteiden tiedot ja hinnat.

3. Bitti piuhassa (5 pistettä)

Johdantoluennolla käytiin läpi protokollapinoa WWW-sivusta alkaen Ethernet-kehykseen. Tässä tehtävässä selvitetään viimeinen pätkä Ethernet-kehyksestä signaaliksi kaapelissa.

1. Luettele kolme fyysistä tiedonsiirtomediaa (langatonta tai langallista). Kerro niiden oleellisista ominaisuuksista: kaistanleveys, hintaluokka (kallis/halpa), mahdolliset edut ja ongelmat. (3p)
2. Minkälainen signaali kaapeleissa kulkee eli missä muodossa bitti lähetetään? Ethernet-standardeja on monia. Tutustu 1000BASE-T -versioon ja kerro miten bitit koodataan lähetettäväksi signaaliksi. (2p)

Muista mainita mitä lähdettä käytit - lähteiden kattavuus saattaa vaihdellä tässä aiheessa ja tämä voidaan huomioida arvostelussa.

4. Miten DHCP toimii (5 pistettä)

Kun tietokone liittyy lähiverkkoon (Ethernet, Wlan tms.) se tarvitsee ko. verkossa toimivan IP-osoitteen ja tiedon verkon palveluista (yhdyskäytävä muihin verkkoihin, DNS-palvelin jne). Nykyään helpoin tapa saada nämä tiedot on DHCP-palvelu. Tutustu Wikipediassa olevaan artikkeliin: http://en.wikipedia.org/wiki/Dhcp ja vastaa alla oleviin kysymyksiin. Huomaa, että saatat joutua Wikipedian yleissivistävän sisällön lisäksi tutustumaan artikkelin viittaamiin varsinaisiin lähteisiin, kuten Internetin RFC-standardeihin.

1. DHCP käyttää yleislähetystä eli broadcastia. Mitä osoitetta käytetään Ethernet-verkossa yleislähetyksen ilmaisemiseen? Miten yleislähetys ilmaistaan Internet-protokollakerroksessa? Miksi luulet yleislähetystä tarvittavan DHCP:n yhteydessä?
2. Alla on erään kuvitteellisen tietokoneen Internet-asetukset. Mitkä allaolevista tiedoista ovat todennäköisesti tulleet DHCP:n kautta ja miksi? RFC 2132:n sisältämä lista riittää. Voit olettaa kyseessä olevan kannettavan koneen, joka liikkuu eri verkkojen välillä. Jos olet epävarma jostain vastauksestasi, liitä oheen lyhyt perustelu. ("Tieto X voisi tulla DHCP:n kautta, koska standardissa on kenttä Y, mutta oletan tiedon tulevan muuta kautta koska...")

C:\>ipconfig /all

Windows IP Configuration

        Host Name . . . . . . . . . . . . : proomu
        Primary Dns Suffix  . . . . . . . : tml.hut.fi
        Node Type . . . . . . . . . . . . : Hybrid
        IP Routing Enabled. . . . . . . . : No
        WINS Proxy Enabled. . . . . . . . : No
        DNS Suffix Search List. . . . . . : tml.hut.fi
                                            tml.hut.fi
                                            hut.fi

Ethernet adapter Local Area Connection:

        Connection-specific DNS Suffix  . : tml.hut.fi
        Description . . . . . . . . . . . : Compaq NC3120 Fast Ethernet NIC
        Physical Address. . . . . . . . . : 00-08-C7-3C-24-83
        Dhcp Enabled. . . . . . . . . . . : Yes
        Autoconfiguration Enabled . . . . : Yes
        IP Address. . . . . . . . . . . . : 130.233.145.121
        Subnet Mask . . . . . . . . . . . : 255.255.255.0
        Default Gateway . . . . . . . . . : 130.233.145.254
        DHCP Server . . . . . . . . . . . : 130.233.145.254
        DNS Servers . . . . . . . . . . . : 130.233.145.88
                                            130.233.147.73
        Primary WINS Server . . . . . . . : 130.233.147.74
        Lease Obtained. . . . . . . . . . : 17. tammikuuta 2008 12:24:18
        Lease Expires . . . . . . . . . . : 24. tammikuuta 2008 12:24:18

C:\>

5. Palauta tehtävä ohjeiden mukaan

• Tarkista, että otsikko jo osoite ovat oikein. Tämän tehtäväkierroksen numero on 1.
• Tarkista, että sisältö todella on tekstiä eikä esim. html:ää.
